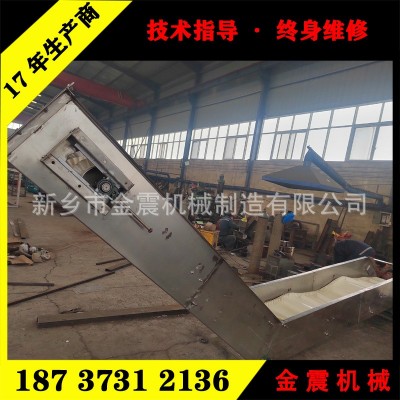

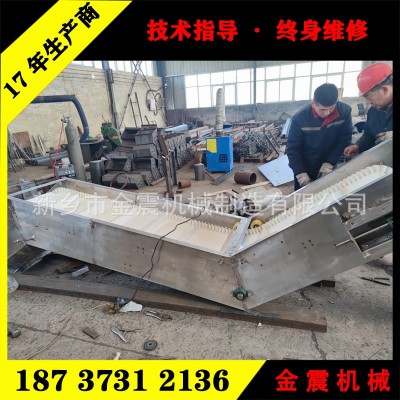

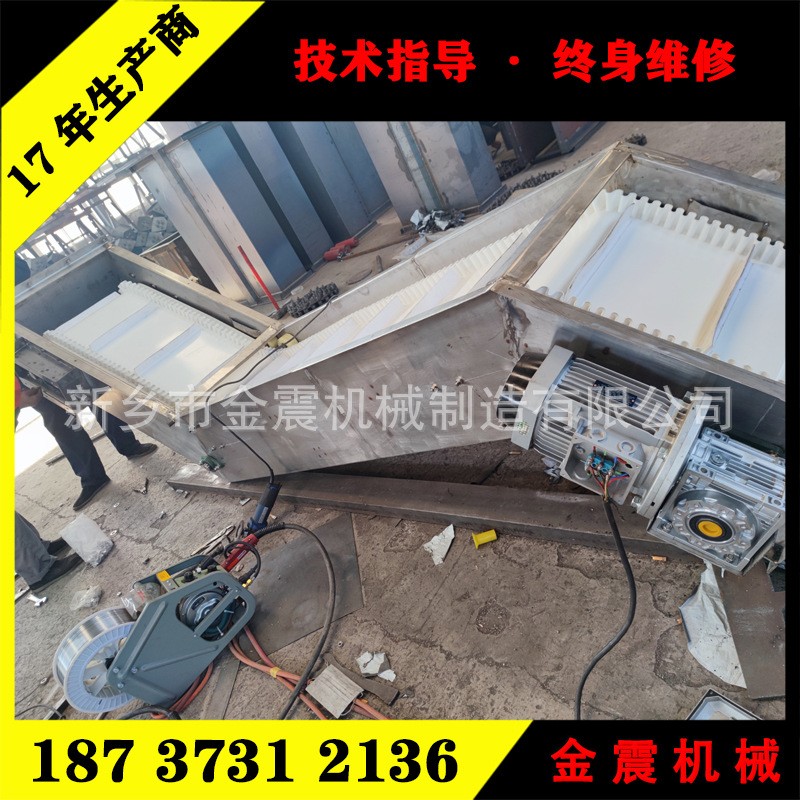

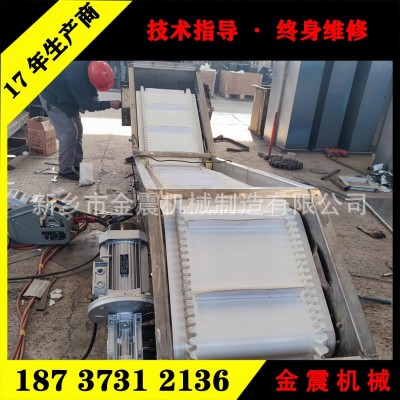

【型煤運輸機】大傾角運輸皮帶上料機 帶式裙邊輸送設備

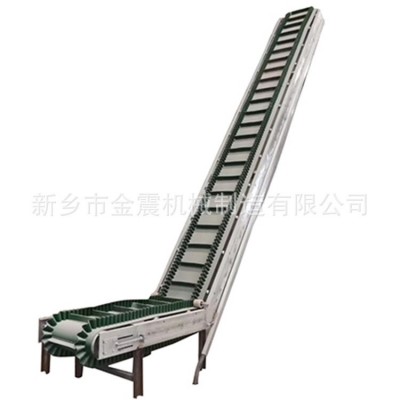

大傾角皮帶輸送機又叫大傾角擋邊輸送機或大傾角擋邊帶式輸送機，是一般用途的散狀物料連續輸送設備，它采用具有波狀擋邊和橫隔板的輸送膠帶，特別適用于大角度輸送物料。大傾角帶式輸送機不僅具有通用帶式輸送機結構簡單、運行可靠，維修方便等優點，還具有輸送傾角大、結構緊湊、占地少等特點，是大傾角輸送的理想設備。
大傾角擋邊輸送機的主要優點：
(1)大傾角擋邊帶式輸送機輸送角度在0°～90°范圍內，是大傾角輸送和垂直提升的理想設備，解決普通帶式輸送機所不能達到的輸送高度，節約了占地面積，節省設備投資和土建費用。例如，某用戶欲將煤炭提升到20m高的料倉頂，如采用擋邊機以45°傾角輸送，機長僅需28.3m(水平機長20m)；采用垂直輸送的擋邊機，水平機長可以控制在6m以內。
(2) 波狀擋邊膠帶具有強度高，輸送量大，使用壽命長等優點。目前，大傾角皮帶輸送機提升高度可達203m、垂直輸送物料粒度400mm、輸送能力可達6000m3/h。
(3)與普通帶式輸送機、斗式提升機、刮板輸送機比較，大傾角皮帶輸送機的綜合性能都比較優越。既沒有埋刮板輸送機出現的卡鏈、飄鏈、斷鏈現象，也沒有斗式提升機時常發生的打滑、掉斗現象，可靠度與通用帶式輸送機幾乎相等。
(4)設備各主要部件與普通帶式輸送機通用，使用維修方便。
(5)由于不存在裝料時的挖掘阻力和運行時物料的內摩擦、外摩擦阻力，因此能耗小。例如，在魯南化肥廠使用的兩臺提升高度各為19.28m、輸送能力各為25t／h的輸送碎煤的垂直擋邊機，每臺的裝機功率僅4kW，而被它們取代的原先四臺埋刮板輸送機的總裝機功率為44kW。
(6) 結構簡單合理。水平到傾斜段過渡，平穩且噪聲低；機頭、機尾部分可以設置任意長度的水平輸送段，便于和其他設備銜接。

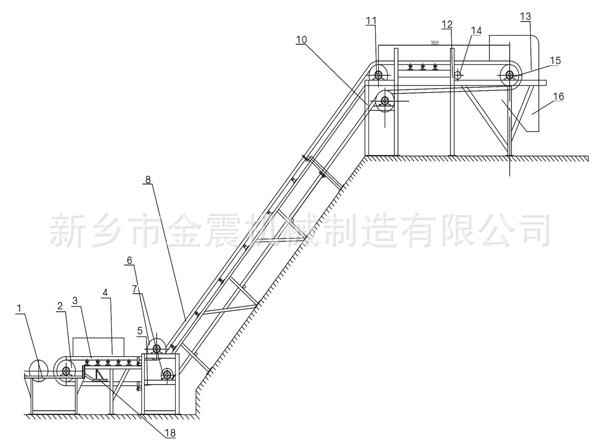

大傾角波狀擋邊帶式輸送機（擋邊機）的典型布置形式結構圖：
1、尾架（帶張緊裝置） 2、尾架 3、擋邊輸送帶 4、導料槽 5、凹弧段支架 6、壓帶輪 7、改向輪 8、中間架 9、中間架支架 10、凸弧段支架 11、凸弧段改向輪12、頭架 13、拍打器 14、頭罩 15、驅動輥（含動力） 16、下料斗

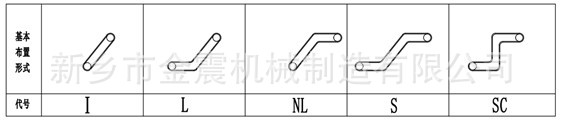

大傾角波狀擋邊帶式輸送機（擋邊機）的典型布置形式
這是五種基本的布置形式。實際上，由于大傾角波狀擋邊帶式輸送機（擋邊機）采用了波狀擋邊輸送帶和改向輪及改向輥組等過渡裝置，其可以在同一垂直面內多次彎曲，實現更為復雜的布置形式。
為了獲得較好的受料和卸料條件，該機型大多采用“Z”行布置形式。即為設有上水平段、下水平端和傾斜段，并且在下水平端進料，上水平段卸料。上水平段與傾斜段之間采用凸弧段機架連接，下水平端和傾斜段用凹弧段機架連接以實現輸送帶的圓滑過度。
（1） 上水平段：為了使用不同的卸料高度要求，頭架分為低式頭架、中式頭架和高式頭架。并與之相應，在水平端分別配有低式凸弧段機架和低式中間支腿、中式凸弧段機架和中式中間支腿、高式凸弧段機架和高式中間支腿。
（2）傾斜段：無論水平段采用的是低式、中式還是高式中間架支腿，傾斜段均采用低式中間架支腿。當輸送機傾角大于等于45度時，推薦采用Ⅱ型低式中間架支腿。
（3）下水平段：下水平段采用低式中間架支腿。
（4）特殊情況下，該機型也可以無下水平段，用一個料斗直接將物料網上輸送到上端，此時會有料外溢；也可以不要上水平段，從驅動滾筒上直接把料卸下；無下水平段時，尾架裝在斜面上，無凹弧段；無上水平段時，頭架與凸弧段支架合為一個支架。

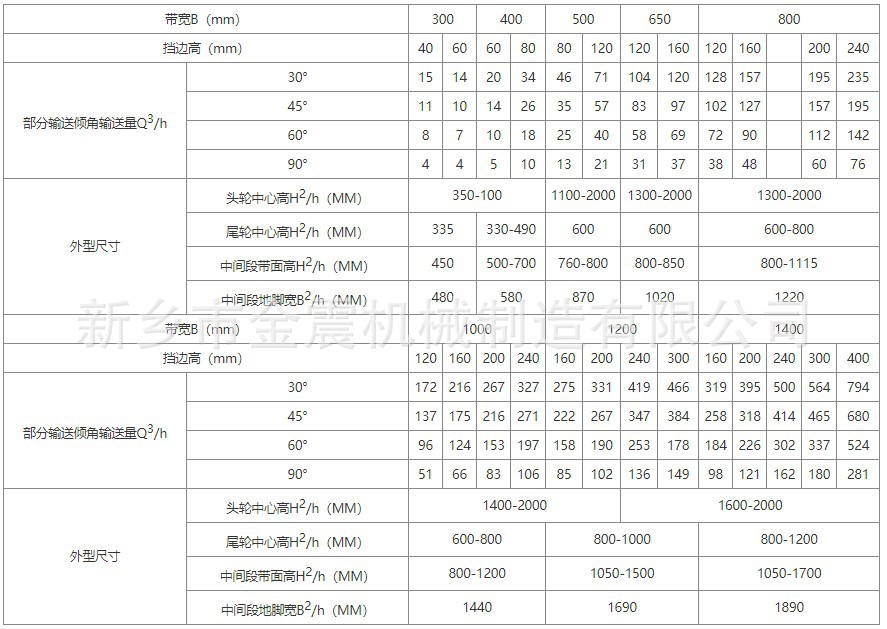

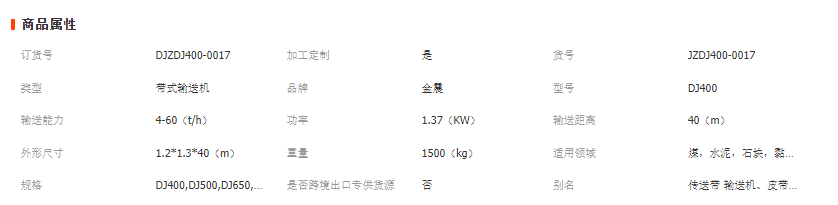

技術參數

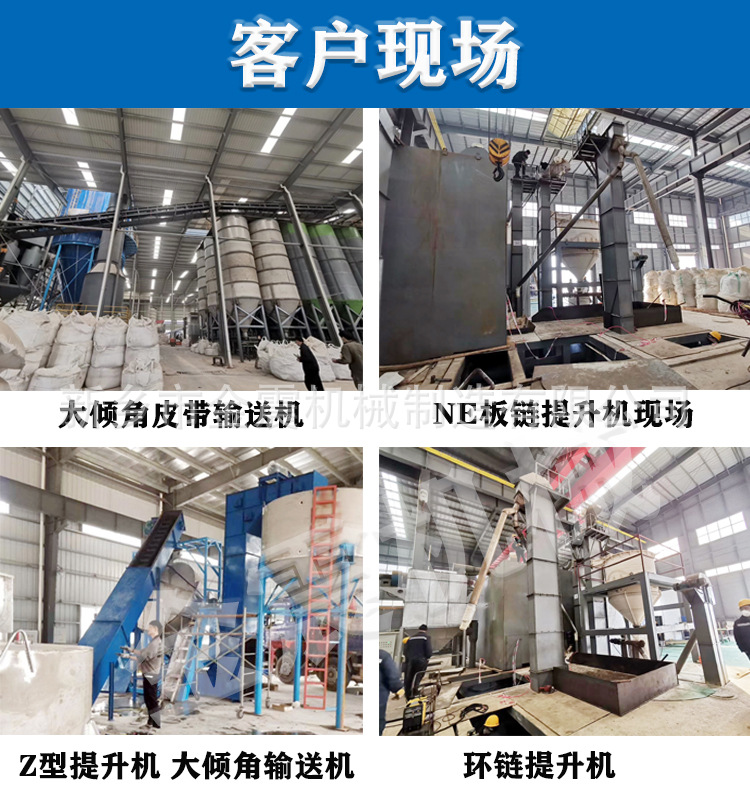

客戶成功案例
售后服務
應用要求
1，大傾角波狀擋邊帶式輸送機（擋邊機）為一般用途的散狀物料連續輸送設備。

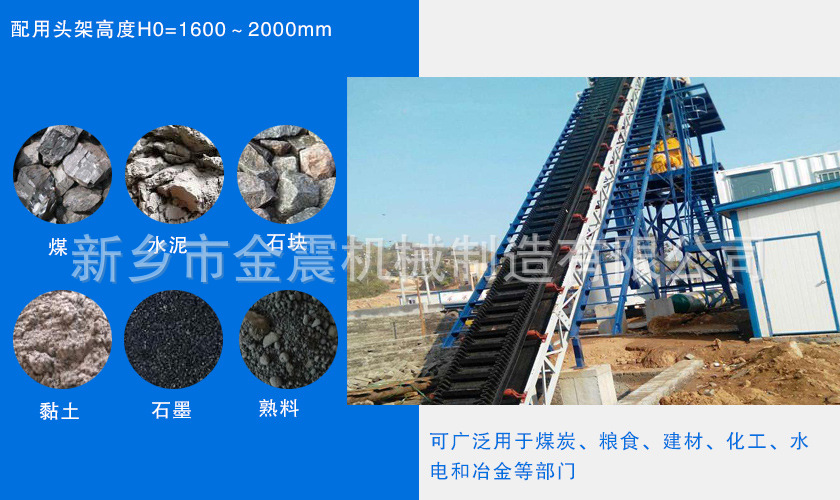

2，可廣泛用于煤炭、糧食、建材、建筑、冶金電力、化工、輕工等行業。
3，可在-25℃~40℃的環境溫度范圍內，輸送堆積密度為0.5~2.5t/m3的各種散狀物料。
4，輸送傾角為90°，輸送物料塊度為550mm。
5，在輸送有特殊要求的物料時，應采用特殊材料的波狀擋邊輸送帶。
大傾角擋邊帶式輸送機訂貨須知：
用戶應向生產廠商提供輸送機的布置形式及尺寸、帶寬、輸送量、物料性質、堆積密度等參數；如有特殊要求可與我們技術人員洽談。
