商品描述
●產品特點：

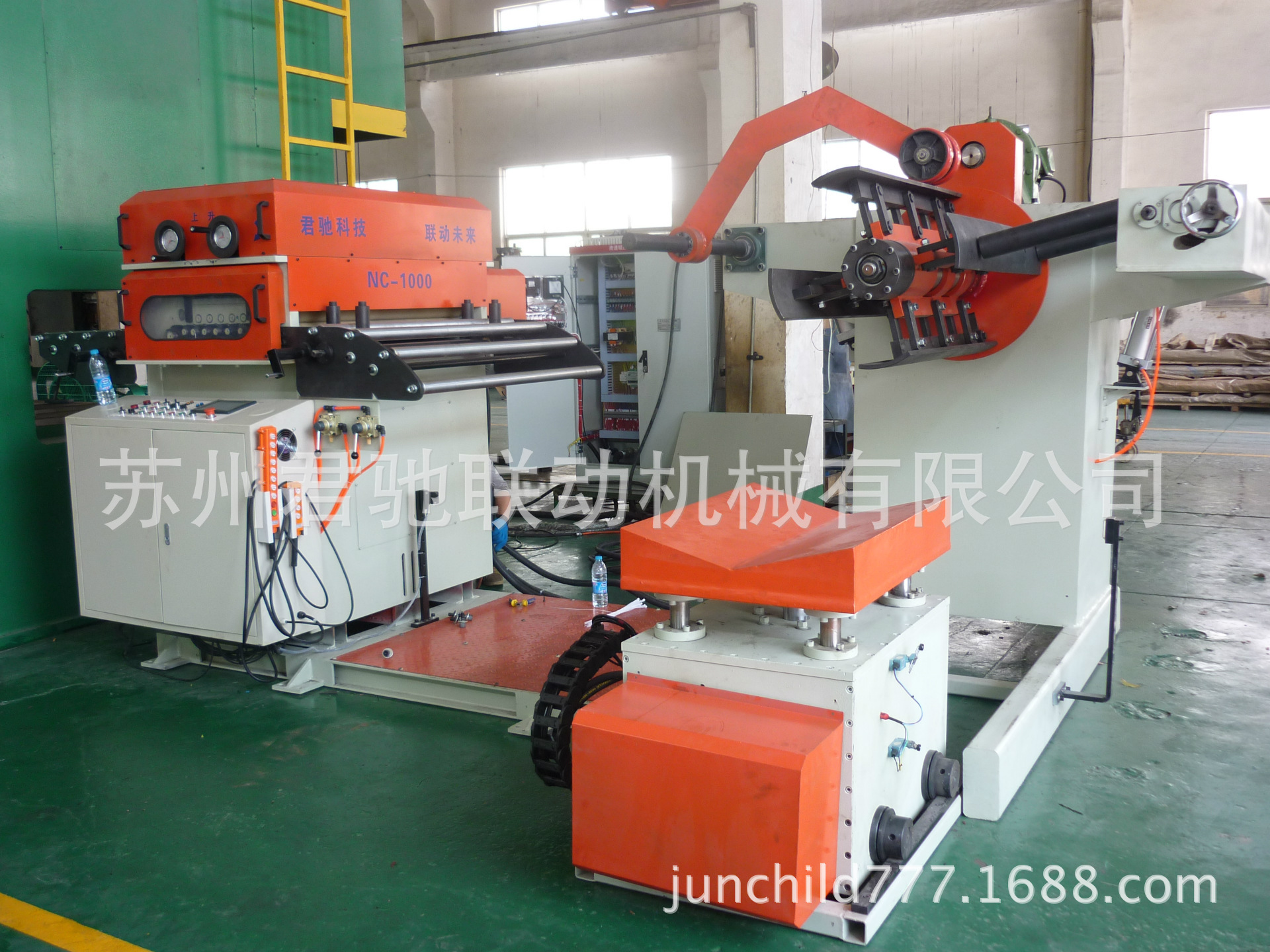

1、標準三合一送料機采用下進料方式，適用于料厚0.3mm～3.2mm、寬度50mm～1300mm的中薄板卷料的沖壓開卷、整平送料。
2、壓料臂采用氣動壓料，防止卷料松散，和入料壓料板配合，將料頭壓平，使材料順利進入機體內。
3、整平輥筒9支，并采用高強度滾動軸承鋼GCr15，經調質處理高頻淬火后，表面鍍硬鉻后硬度可達HRC60～62度，尺寸精度0.02mm，嚴格保證整平輥之鋼性及整平輥之表面光潔度，確保在整平過程當中被整平材料的表面性能。
4、在料架上的材料由下方的對照光電控制，整平送料機頭可一邊整平，一邊將預先設定的送料長度之材料送至沖床模具內，通過沖床給出的電信號，在瞬間放松材料動作，下壓有力，導正材料準確。
5、各輔助裝置的運轉是以空氣或電氣作動力來源，操作簡單，保養容易，調試完成后，故障率低。
6、可選用上料臺車裝置節省入料時間，提高工作效率節省人力，達到一人操作。
●標準三合一送料機技術參數：
| 型 號 | NC-300 | NC-400 | NC-500 | NC-600 | NC-800 | |
| 料 寬[mm] | 50 ～ 400 | 50 ～ 500 | 50 ～ 600 | 50 ～ 800 | 50 ～ 1000 | 50 ～ 1300 |
| 料 厚[mm] | 0.5 ～ 3.0 | |||||
| 料重[kg] | 3000(5000) | 5000(7000) | ||||
| 卷料內徑[mm] | ￠508 | |||||
| 卷料外徑[mm] | ￠1200 | ￠1400 | ||||
| 速度[m/min] | 16 | 22 | ||||
| 標準送料精度[mm] | ±0.15 | |||||
| 整平滾輪[mm] | ￠48×9支（上5/下4） | ￠48×7支（上4/下3） | ||||
| 送料滾輪（組） | 1 | |||||
| 標準送料高度[mm] | 1150±100 | 1200±100 | ||||
| 電源電壓 | 220VAC 60HZ/AC380v 50HZ | |||||
| 空 氣 壓[kg/cm2] | 5 | |||||
| 料架擴張方式 | 油壓 | |||||
| 伺服功率[kw] | AC 3.0 | AC 4.4 | AC 5.5 | |||
| 料架馬達[kw] | 1.5(2.2) | 2.2(3.7) | ||||
●矯正能力表：
| 型號 | 材料厚度[mm] | ||||||||
| 0.3 | 1.3 | 1.6 | 2.0 | 2.3 | 2.5 | 2.8 | 3.2 | ||
| 送料寬度 [mm] | |||||||||
| NC-300 | 500 | 400 | 360 | 300 | 230 | 150 | 110 | ||
| NC-400 | 600 | 470 | 360 | 300 | 230 | 150 | 110 | ||
| NC-500 | 800 | 480 | 360 | 370 | 320 | 250 | 220 | ||
| NC-600 | 1000 | 430 | 350 | 330 | 290 | 250 | 200 | ||
| NC-800 | 1300 | 430 | 350 | 330 | 290 | 250 | 200 | ||
產品五大優勢：
一、一人可以看N臺沖床（剪床）；
二、安全性高（可減少操作人員沖壓、（剪板）過程中的工傷事件）；
三、提高生產效率，是人工沖壓、（剪板）的幾倍；
四、送料沖壓、（剪板）成品精度高；
五、節省工廠制造成本，節省人力資源；
|
