商品描述

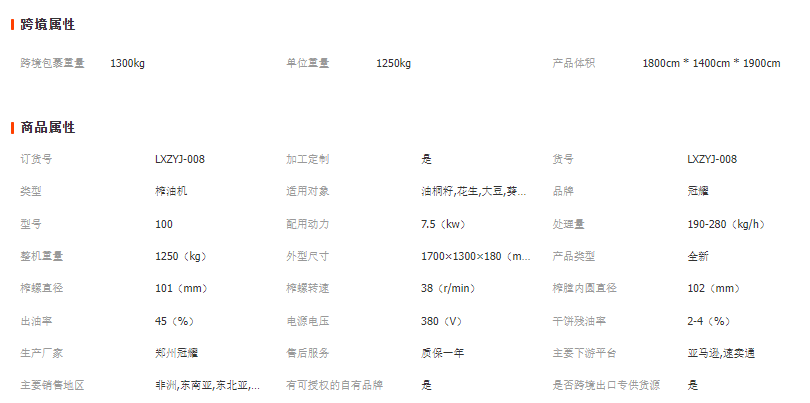

規格 | L-80 | L-100 | L-125 | L-150 |
螺旋直徑 | φ 81mm | φ 101mm | φ 126mm | 151mm |
螺旋轉速 | 47r/min | 38r/min | 37r/min | 30-40 r/min |
配用動力 | 5.5KW(Y132M-4) | 7.5KW(Y132M-4) | 11KW(132M-4) | 15kw |
真空泵 | 0.55KW(Y801-4) | 0.75KW(Y802-4) | 0.75KW(Y802-4) | 0.75KW |
加熱器 | 2.2KW | 2.2KW | 2.2KW | 2.2KW |
處理量 | 80-140Kg/h | 190-280Kg/h | 300-400Kg/h | 350-500Kg/h |
整機重量 | 880Kg | 1250Kg | 1500Kg | 1600 Kg |
外形尺寸mm | 1500×1200×1750 | 1700×1300×1800 | 2000×1300×1800 | 2200×1300×1800 |
產品說明
榨油機該產品是我公司應時常發展和需要,完全自主研發的一代新品,該機保持了傳統油機的優點,克服了存在的不足,增加了自動加熱升溫裝置,熟榨一遍榨盡,出油效率有所提高,同時也可以為浸出油廠作預榨配套。這種產量大、性能穩定的油機,屬國內首創,是中、大性油廠的理想產品。受到客戶好評和急需,適用與各種食用植物原料
結構及工作原理
(一)結構
該系列機組主要由自動控制部分、加熱壓榨部份、調整部份、傳動部份和真空濾油五大部份組成。
1、自動控制系統有:空氣開關、交流接觸器、溫度控制儀、電路自動保護 裝制等組成。
2、加熱壓榨部分由加熱器、榨螺及榨條、機體裝配等組成。
3、傳動部分由主軸及減速箱、皮帶輪、電機輪等組成。
4、調整部分由調整螺桿、調整螺母、子柄、鎖緊螺母等組成.。
5、真空濾油部分由真空泵、濾油桶管路等裝配組成。
(二)工作原理
動力減速后傳給主軸,裝在主軸上的榨螺隨著旋轉,將螺紋間的油料不斷地 向前推進,由于榨膛與榨螺間的空間逐漸縮小,油料的密度增加,因而壓力逐漸增大。在壓榨過程中,由于該機系自動力日熱,經自動控溫裝置,增加機體主機溫度,從而減輕勞動強度,機體的磨損,省工、省電、省時,在油料顆粒之間,油料與零件之間發生磨擦,產生了熱量。這樣就構成了榨油工藝的壓力、熱量?jī)纱笠兀茐挠土系慕M織細胞,油從油線中溢出,餅則從出餅頭與出餅口間被推出。 當溢出的油通過油盤流入濾油桶上面時,真空泵把桶內空氣抽出。桶內形成負壓,油就通過濾布,被抽進桶內,而油渣就被隔離在濾布上面,這時得到的是純正的油液。
安裝
(一)榨油機安裝時,四周留出足夠空間,供工作人員操作使用。
(二)先將機座下的四條地腳螺栓進行調整,使機器置于水平位置,然后把濾油桶調整到水平狀態。
(三)機器安裝好后,在離機器3-5m處打上O.5-1m深的地線方可工作。
