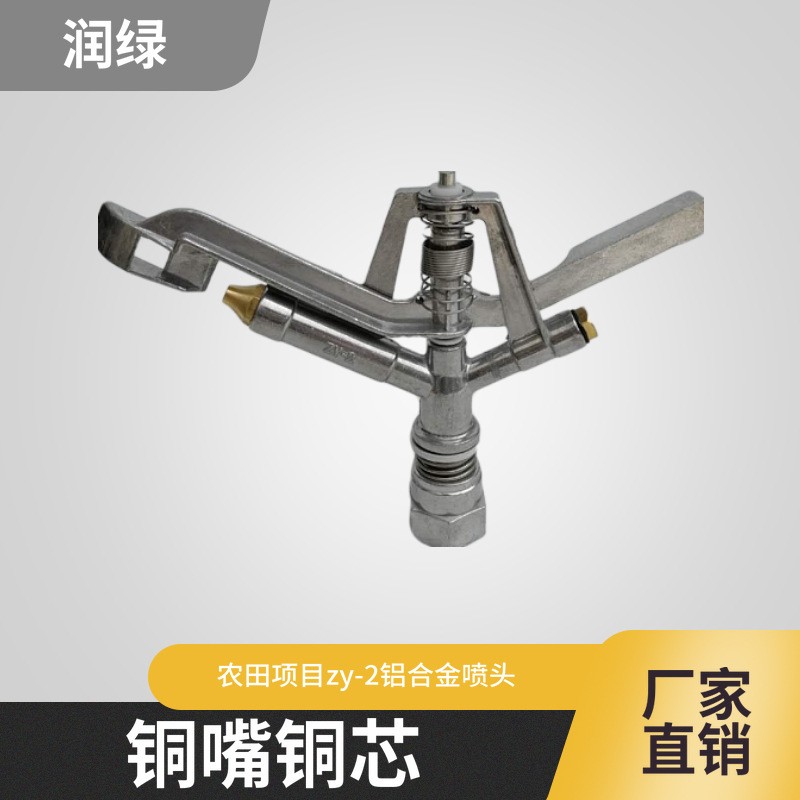

zy-2
型全圓搖臂噴頭
搖臂噴頭是一種常用的露天場所噴灌設備，是灌溉設備中重要器。它是在噴管上
方的搖臂軸上，
套裝一個前端設有偏流板
（擋水板）
和導流板的搖臂壓力水從噴管的噴嘴中
噴出時
,
經偏流板沖擊導流板
,
使搖臂產生切向運動力繞懸臂回轉一角度，然后在扭力彈簧的
作用下返回并撞擊噴管，使噴管轉一角度
,
如此反復進行
,
噴頭即可作全圓周轉動。如在噴頭
上加設限位裝置和換向機構，
使噴管在轉動一定角度后換向轉動，
即可進行扇形噴灌。
適用
于固定式中壓噴灌系統。垂直擺臂式噴頭
利用水流沖擊垂直擺臂前端的導流器時產生的反
作用力使噴頭作間歇旋轉運動，
擺臂靠其后端的配重回轉。
噴頭轉動一定角度后，
靠軛架滾
輪與限位器配合通過傳動桿推拉噴嘴前方的反轉臂，
使其切入或離開噴嘴射流，
迫使噴頭迅
速反轉。這種噴頭具有受力均衡、工作平衡可靠、射程較遠、流量調節范圍大等優點，使用
日益廣泛。但所需壓力較高，結構較復雜。

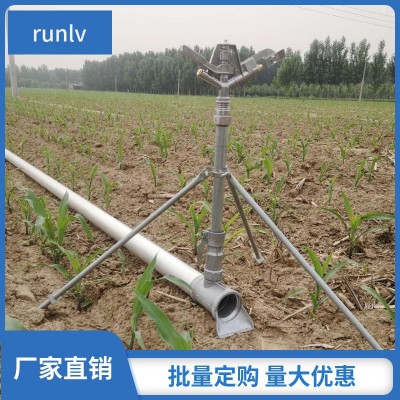

搖臂噴頭廣泛用于大田噴灌、露天苗圃、
果菜園和園藝場等場所，
是使用最廣泛
定的噴頭之一。
搖臂、
轉軸，
保證噴頭運轉平穩，
震動小，
更耐化肥和農藥腐蝕用于固定式、
半固定式和移動式噴灌系統。
屬于中遠射程，采用水流撞擊式驅動，工作穩
