虎踞牌型材打捆機

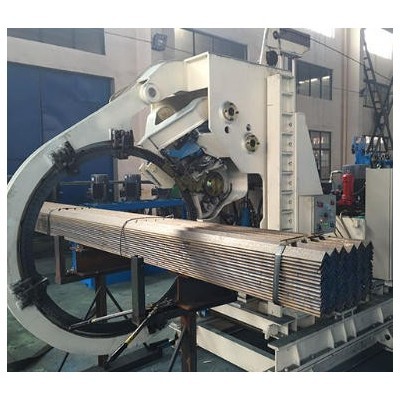

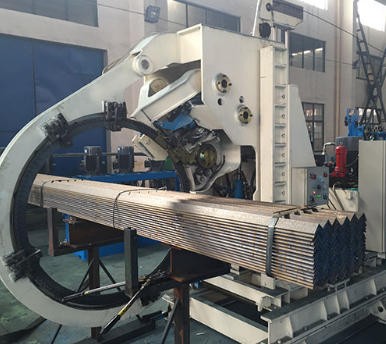

虎踞HJXD-650/6.5型全自動鋼絲打捆機：主要適用于型鋼的打捆包裝。本機使用直徑為 5.5毫米至7毫米的高線熱軋盤條為捆扎包裝帶，具有效率高、收緊力大、扭結質量好、故障低、維修費用少等特點。綜合性能指標處于行業當先水平。
一、性能指標：
1、捆徑范圍：200*200--650*650mm
2、捆包重量：1500KG-6000KG
3、捆包形狀：矩形
4、適用鋼材規格：型鋼
5、捆包對象溫度：≤500℃
6、捆絲材料及規格：Q195，規格Φ5.5~7（推薦Φ6.5）的熱軋盤條。
7、捆結方式：單繞、單結
8、捆絲擰結角度：630°。
9、單道打捆時間：＜15秒。
10、工作環境溫度：-10℃-40℃
11、控制方式：手動和自動。具有與生產線的聯鎖通訊功能。
12、設備重量：～5噸。
13、電源：三相四線AC380V+PE 50HZ
14、總裝機容量：16KW。
15、設備外形尺寸：3600x1250x2050。
二、技術特點說明
（1）如果打捆不緊，則產品在吊裝、運輸過程中易散捆，本公司采用油缸收緊方式，所以，大大提高了打捆的收緊力（收緊力可調），包裝捆又緊又圓。
（2）本公司盤條在扭結完成后，增加了拍結裝置，降低了扭結與設備掛碰的程度，扭結質量好。
（3）送絲機構壓輪，采用油缸調整與控制，穿絲更簡單與方便；盤條輸送采用雙輪結構，增大了盤條包角，盤條輸送更穩定。
（4）對穿絲導槽進行了改進，加大了接口導向角、導槽整體式的加工方式保證了導槽的質量；導槽上的導輪采用懸掛安裝的結構形式，使得盤條氧化鐵皮可以自動流出；所以，有效解決了盤條卡堵的問題，確保盤條輸送更為流暢。
（5）盤條是否到位，目前國內外普遍采用間接檢測的方式，有時因為盤條的質量不好或打滑等原因，影響到檢測可靠性。本公司采用特有的用于打捆機的料頭檢測裝置專利技術（實用新型專利　專利號：ZL 2018 2 0434093.2），直接檢測到盤條，檢測極為準確可靠，有效的解決了由此而發生的打捆故障，自動打捆工作更為穩定。
（6）良好的結構設計與制造工藝的保證，優化的檢測與控制技術使用，使虎踞自動打捆機打捆更為流暢，其速度更快，效率更高。
（7）液壓系統采用風冷，現場無需水管。其液壓管路均采用卡套式安裝，液壓缸密封均采用進口密封，確保液壓系統可靠，達到液壓系統無泄漏。
（8）本公司自動打捆機安裝簡便，只需用戶提供380V三項電源接口即可。

三、主要性能對比表（與其它機型比較）
